[브러싱 공법] 특수설비 크리닝 - 대우조선해양

대우조선해양의 Drill Ship (해양 석유시추선) 입니다.



석유시추 굴착에 질소가스가 사용되는데, 이 질소탱크에 부식이 발생하여 클리닝 작업을 하게 되었습니다.
질소탱크의 길이는 10m인데, 탱크 직경은 500A인데 반해 탱크 입구는 45A밖에 되지 않습니다.

45A 밖에 안되는 입구로 기구를 삽입하여 넓은 탱크 내부를 클리닝 해야 하는 어려운 작업입니다.



연구끝에 우산과 같은 브러시를 제작하여 브러시를 접은 후 입구로 밀어 넣고, 회전을 시키면 안에서 우산처럼

브러시가 펼쳐지며 내부의 이물질을 제거하는 공법을 개발하여 시행하였습니다.

브러싱 작업 후 내시경과 Suction 호스를 함께 집어 넣고 내시경을 보면서 이물질 하나하나를 흡입하여 제거하였습니다.





Drill Ship 모습

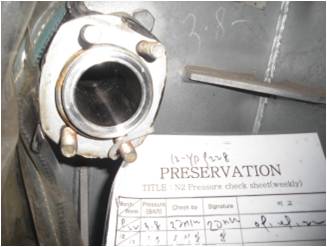

탱크 입구. 구경은 45A

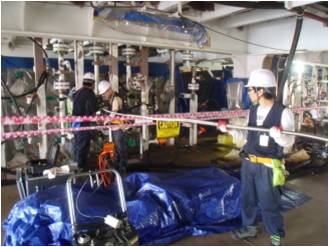

브러싱 작업

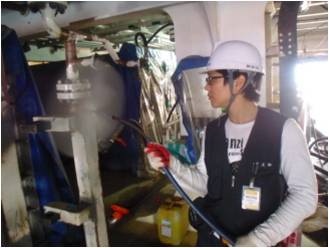

Suction 작업

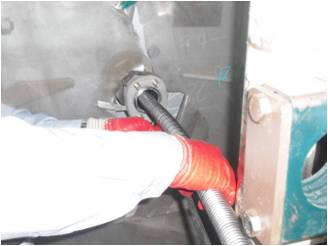

Suction 작업. 내시경을 보면서 이물질을 하나하나씩 흡입하여 냅니다.

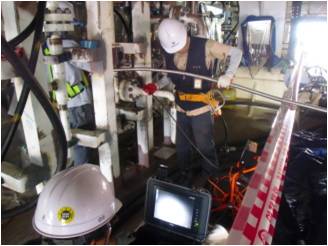

이물질 Suction 작업

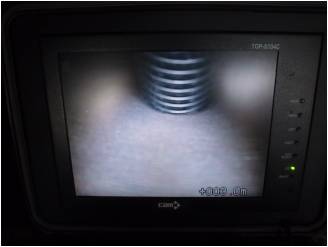

내시경으로 보이는 탱크 내부의 모습. 이물질이 보이면 흡입하여 냅니다.



미세 거름망에 걸러진 이물질



이렇게 질소탱크 내부의 이물질 클리닝 작업을 성공리에 마쳤습니다.
