Water Jet Cleaning 이란?
100~250bar의 고압으로 노즐에서 물을 분사하여 배관 내부의 스케일을 잘게 부수어제거하는 공법이다. 노즐은 앞으로 분사되는 1개의 hole과 45˚각도로 뒤로 비스듬히 분사되는 4개의 hole이 있는데, 앞쪽으로 분사되는 고압수는 막힌 스케일이 구멍을 뚫고, 뒤로 분사되는 고압수는 배관 내벽에 붙은 스케일을 제거하여 뒤로 내보내는 역할을 한다. 뒤로 분사되는 고압수에 의해 Water Jet 호스는 앞으로 진행하게 되며 호스를 밀어 넣는 수고 없이 쉽게 배관 크리닝이 가능하다. 주로 건물의 하수배관, 산업체의 폐수배관, 대형 원료배관의 크리닝에 사용되는 공법이다.

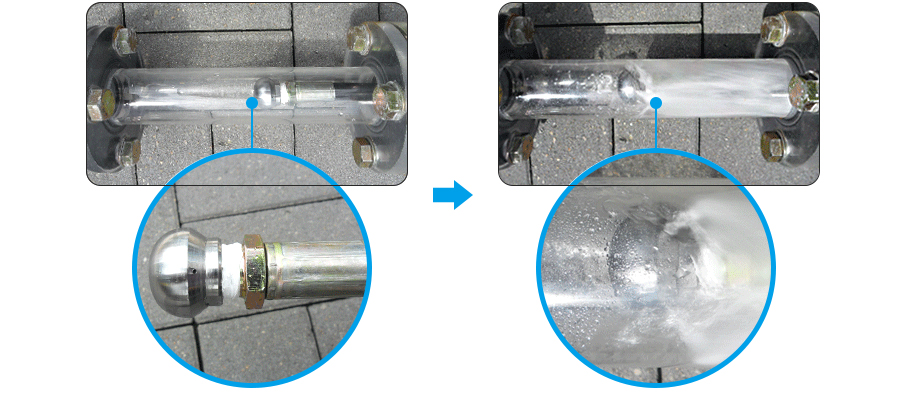

Water Jet Cleaning의 원리

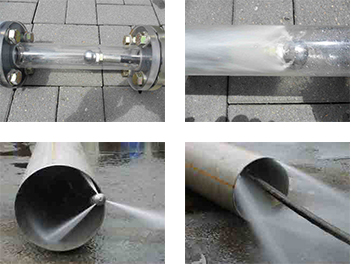

하수배관, 산업체 폐수배관 등에 적용

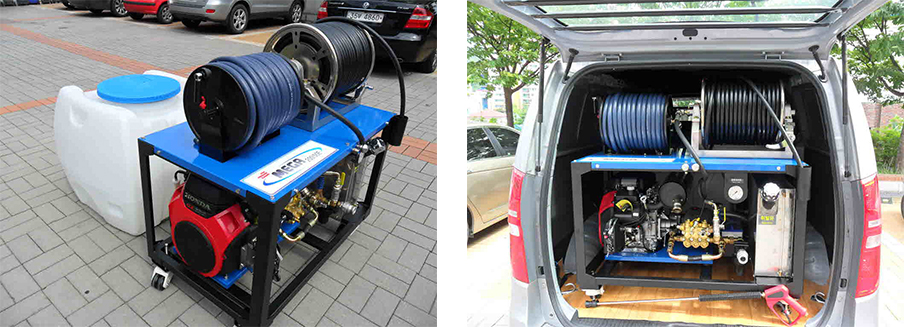

Water Jet Cleaning 장비
Water Jet Cleaning 공법의 대상
- 적용대상 : 산업체 배관, Shell&Tube형 열교환기 튜브 클리닝, 특수배관 등
- 적용범위 : 모든 재질의 배관에 적용 가능
- 배관구경 : 10~350mm / 클리닝 가능한 배관 길이 100m 이하

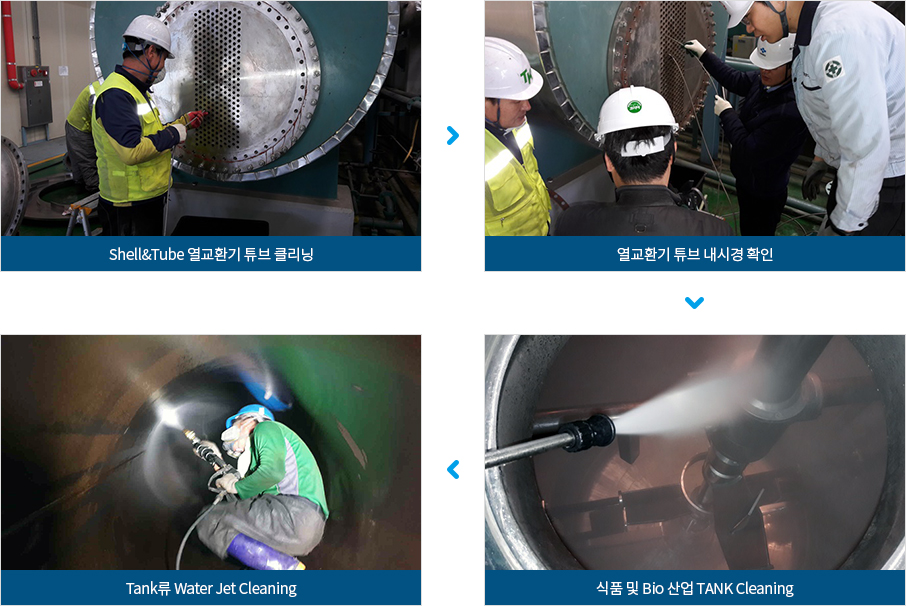

Water Jet Cleaning 시공방법
Water Jet Cleaning 공법의 장단점
- 장점 :
- 워터젯 공법은 물을 고압으로 분사하여 스케일을 분쇄하기 때문에 클리닝 효과가 매우 좋다. 뒤로 비스듬하게 고압으로 분사되기 때문에 호스가 저절로 배관 내부로 들어가며 세척이 된다.
- 단점 :
- 고압호스가 배관 내부로 삽입되기 때문에 호스가 들어갈 플랜지나 점검구가 없으면 작업이 어렵다. 또한 엘보, T 등 곡관이나 분기된 배관은 1Point는 꺾어 들어갈 수 있지만, 2Point 이상은 꺾어 들어가기 어렵다.

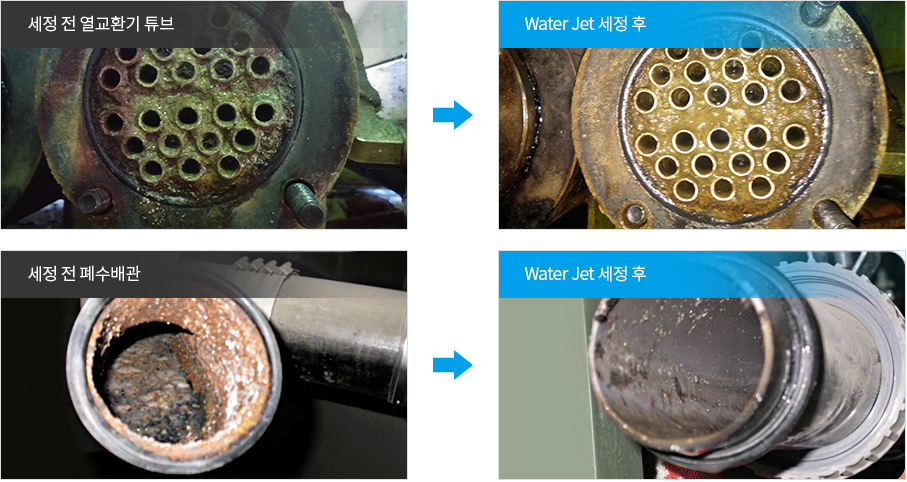

Water Jet Cleaning 세정사례
