[판형열교환기 세정] 판형열교환기 무분해세정 CIP 작업

태강테크 0 80

진천 SK* 공장의 판형열교환기 무분해 세정사례입니다.

이 공장은 PET 원료를 생산하는 공장으로서 열교환기 내부에 Ethylen Oxide 등의 원료물질이 섞인 유체가 흐르고 있습니다.
원료물질이 섞인 유체을 15일 정도 연속가동하면 흰색의 스케일이 두텁게 쌓이고 열효율이 급격히 저하됩니다.
기존에는 매번 판형열교환기를 분해하여 세척을 하고 있었으나 열교환기 세정 인건비와 비용이 만만치않게 소요되고 있었습니다.

무분해 CIP 세정테스트를 실시하고 성능이 검증되면 CIP 장비를 도입하기로 하였습니다.

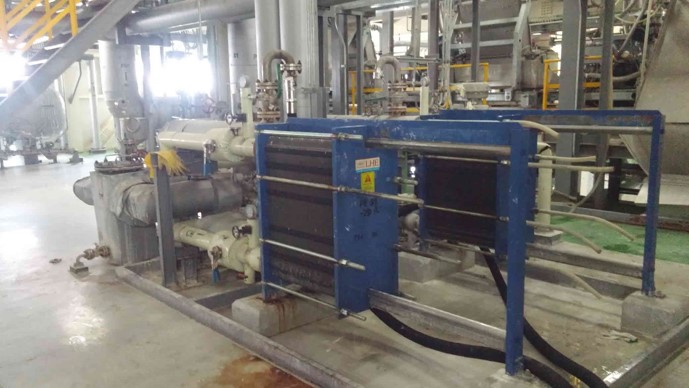

세정대상 판형열교환기

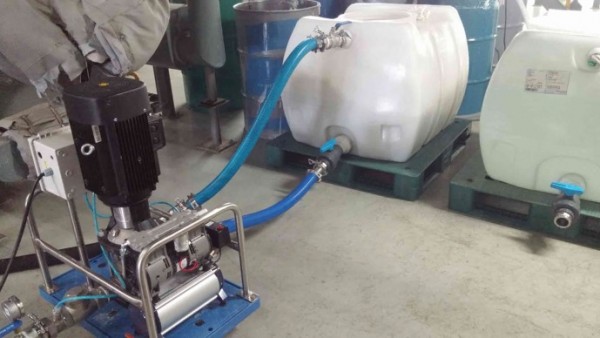

대형 써큘러를 연결하여 무분해 CIP 작업 중

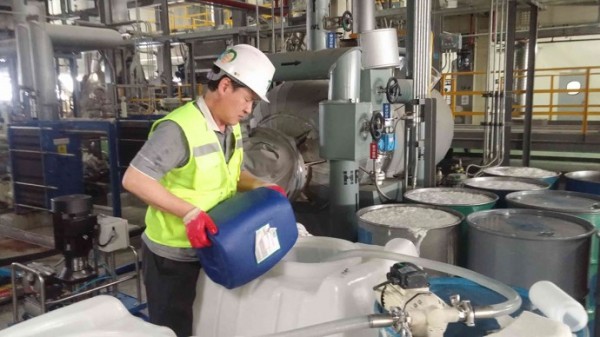

클리닝 약품 희석작업

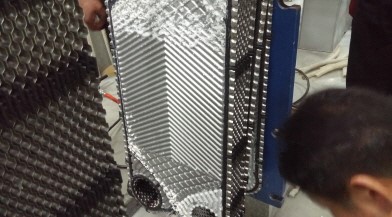

세정 전 열판

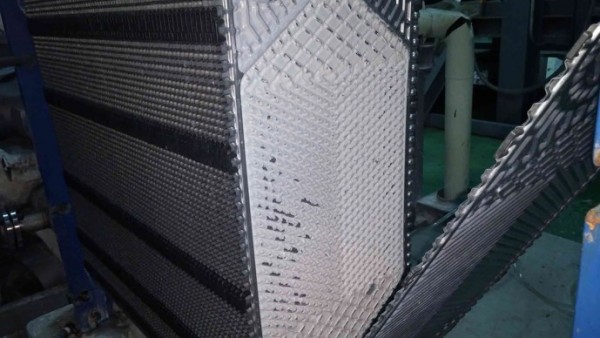

세정 후 열판


세정 전과 세정 후의 상태를 비교한 결과 분해세정하였을 때를 100으로 잡았을 때, 무분해세정은 90~95%의 세정효과를

나타내었습니다.

분해세정보다는 조금 약하지만, 완전히 세정한다고 해서 하루만 지나도 스케일이 쌓이고, 열교환기를 자주 분해조립함으로써

열교환기 노후화, 인건비 및 세정비용 등을 감안했을 때 무분해세정의 경제적효과가 상당하게 높았습니다.
당사를 통해 판형열교환기 무분해세정 테스트시공에서 좋은 클리닝효과를 얻게 되어 클리닝 설비를 도입하게 되었습니다.

, ,
