[Shell&Tube형 열교환기 클리닝] (주)LTC 정제설비의 열교환기 클리닝 *

태강테크 0 371

반도체 Stripper 화학약품 정제설비의 Shell&Tube형 열교환기 클리닝 작업 입니다.

Reboiler 2대, Condenser 3대 Tube 고압세척과 Shell 화학세정 공사로 시공은 1주일 소요되었습니다.

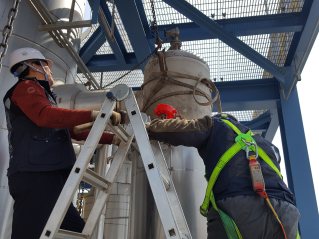

체인블럭으로 안전하게 열교환기 헤드 해체 작업을 합니다.

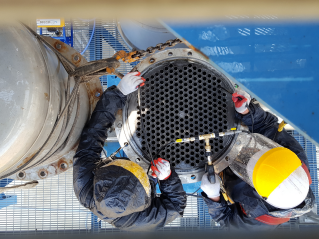

고압세척기를 이용하여 Tube내 스케일을 제거 합니다.

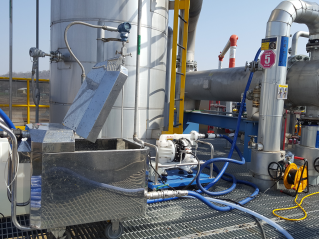

CIP 세정 장비로 Shell 내부 화학세정 작업

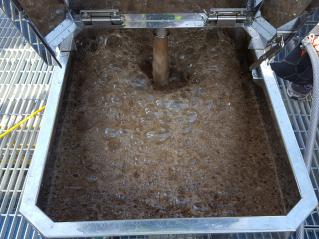

화학세정 폐토출물

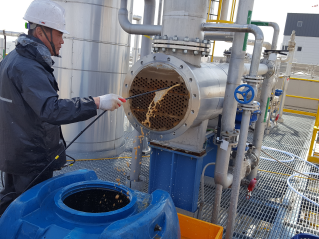

콘덴서 Tube내부 Water Jet 클리닝 작업

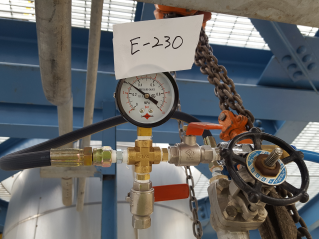

세정 작업후 N2 gas 주입하여 리크테스트

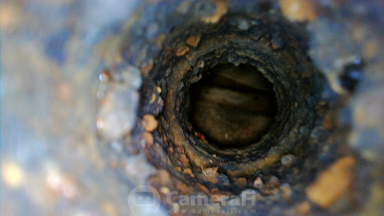

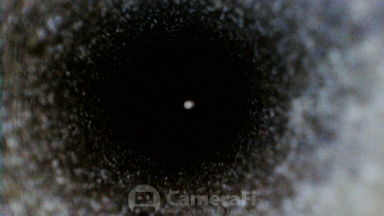

내시경 이용한 튜브 세정전 내부

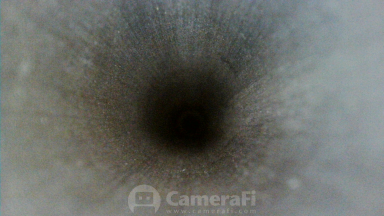

내시경 이용한 튜브 세정후 내부




열교환기 Shell 부분 Chemical Cleaning 전




열교환기 Shell 부분 Chemical Cleaning 후



시공 전 다량의 스케일이 축적되어 있었으나, 시공후 깨끗하게 클리닝 되어 스케일 이 대부분 제거 되었습니다.

, , , , , ,
