[gas배관 클리닝] 가스배관 피깅 클리닝 시공 *

SK*** 의 신설 가스배관 클리닝 시공입니다.

가스배관 클리닝 작업은 물을 사용하는 것이 불가하므로 건식 세척을 해야 합니다.

이번 공사는 N2 gas와 피깅건(PIGGING GUN)을 사용하여 피깅클리닝 시공을 했습니다.

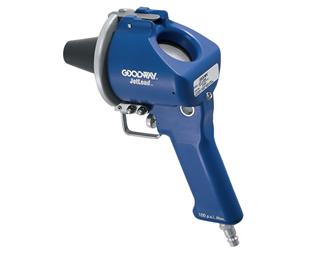

미국 GOODWAY사의 피깅건입니다.

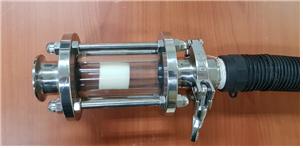

피그볼 회수장치(PIG BALL RECEIVER)입니다.

피그볼 회수 확인을 위해 SIGHT GLASS로 되어 있으며, 후단에는 강력한 음압으로 피그볼을 흡입합니다.

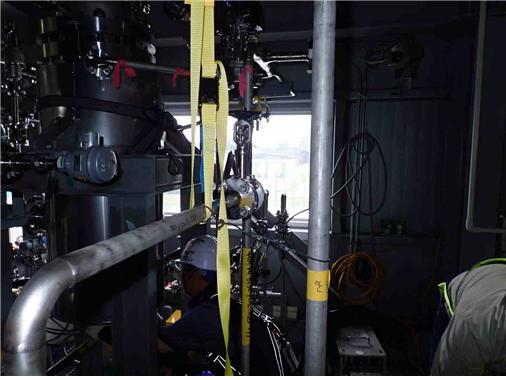

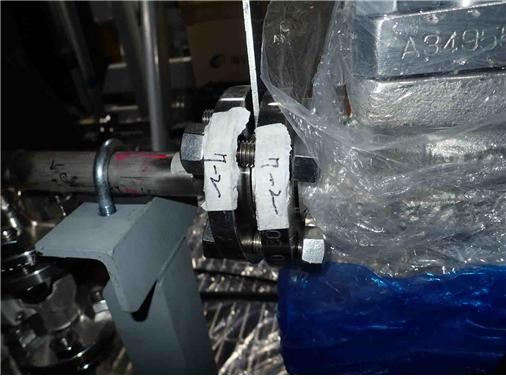

사전에 피깅작업할 배관에 모두 마킹을 해 두었습니다.



배관을 분리합니다.

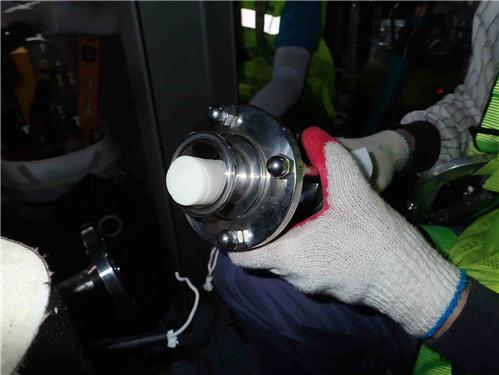

피깅건에 피그볼을 로딩합니다.

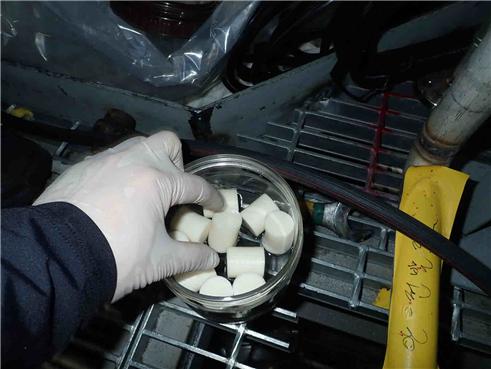

세척약품에 침지시킨 피그볼

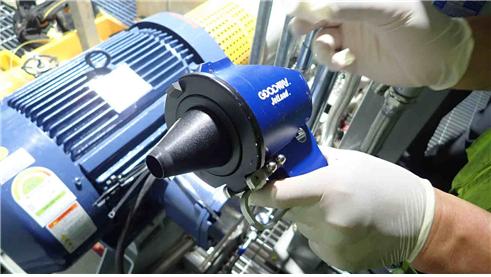

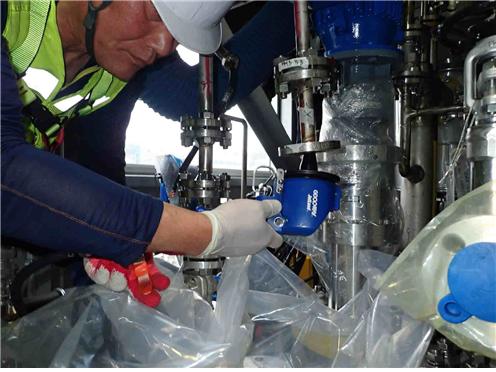

배관에 밀착시키고 피그볼 발사 (발사 유체는 N2 gas)

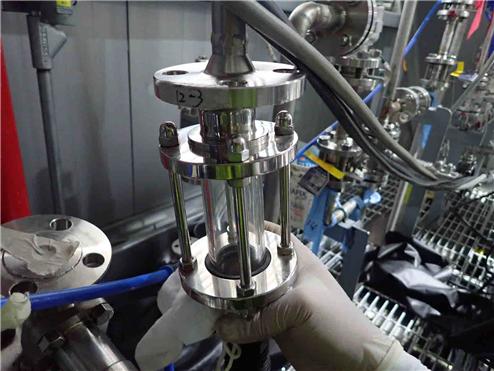

RECEIVER로 피그볼 회수



피그볼을 회수한 모습

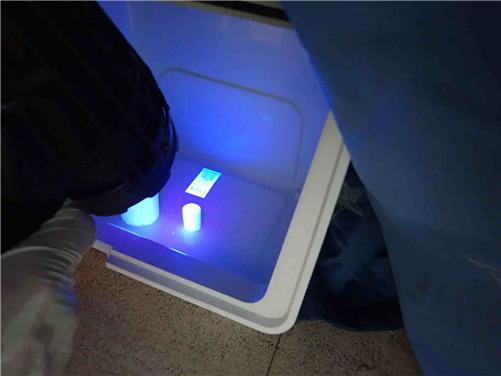

회수한 피그볼을 암막에서 자외선 검사

마지막으로 회수한 피그볼의 상태가 양호하면 합격으로 간주
