[GAS배관 피깅클리닝] 포스코케미칼 산소(O2)배관 피깅클리닝 *

업체명 : 포스코케미칼

시공대상 : O2 배관 (배관구경 : 80A)

전남광양에 소재한 포스코케미칼이며 주 생산품은 2차전지 양극재 생산공장입니다.

신설 O2 배관의 피깅클리닝 작업입니다.

배관설치공사를 하며 내부에 잔류하는 이물질, 먼지 등을 제거하기 위한 피깅클리닝 작업입니다.

시공대상 배관 외 업체의 설비가 나오는 사진은 업로드하지 못함을 양해바랍니다.

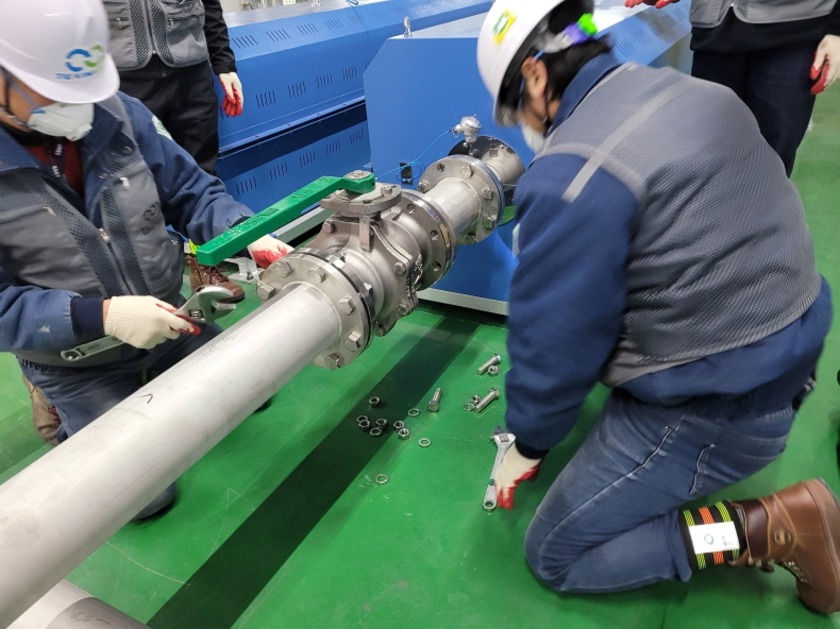

시공할 배관의 플랜지 분해

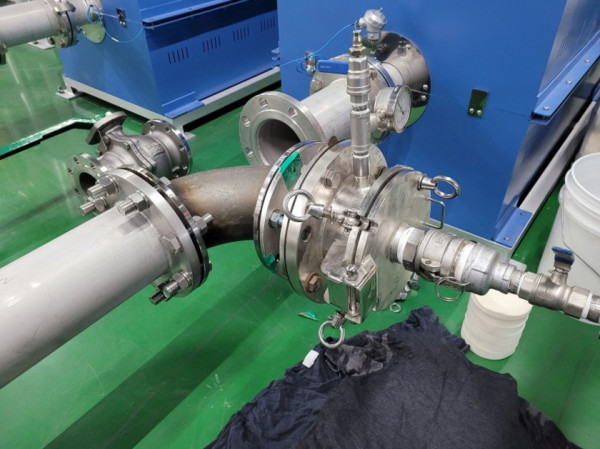

피깅 런처 (PIGGING LAUNCHER : 피그볼 발사장치)를 배관에 설치합니다.

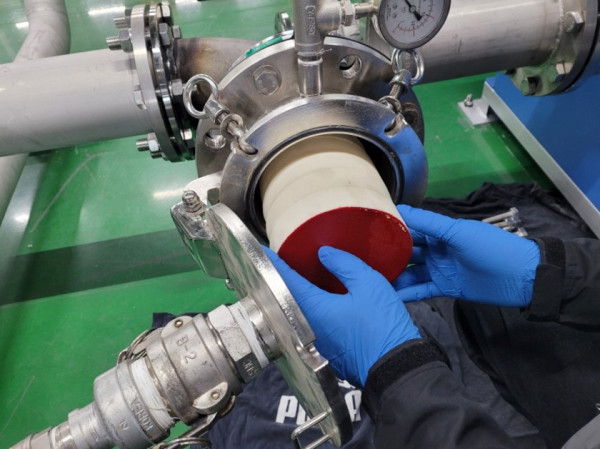

피그볼을 삽입하고 발사

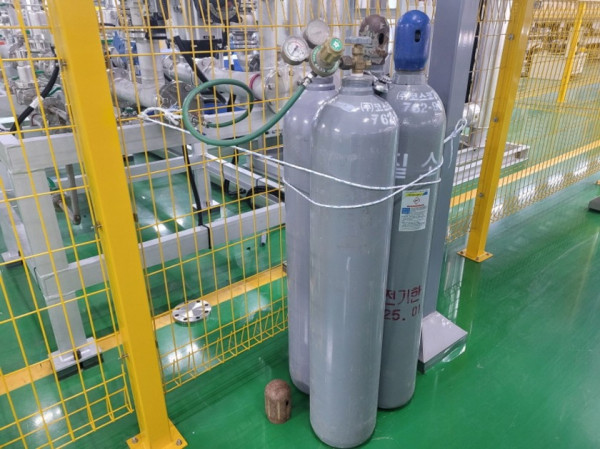

고객사의 요청으로 피그볼을 발사하는 유체로는 질소가스(N2 GAS)를 사용합니다.

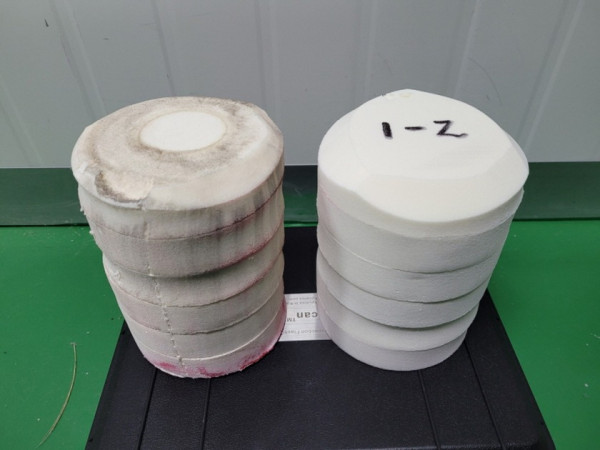

시공 전과 후의 피그볼 상태 비교

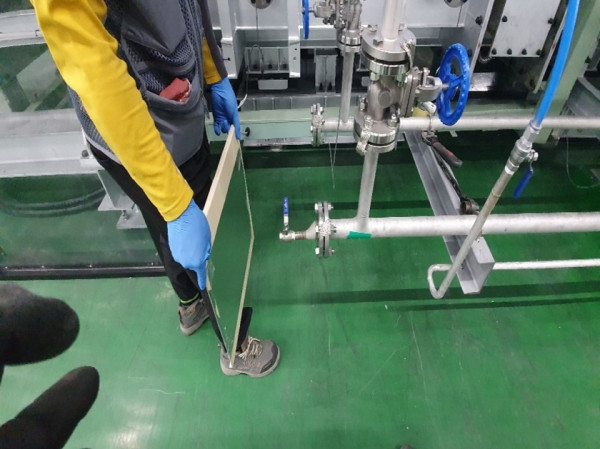

박판테스트. 시공완료 후 얇은 금속판을 대고 N2 GAS를 발사하여 이물질이 박판에 얼마나 부딪치는지 검사.

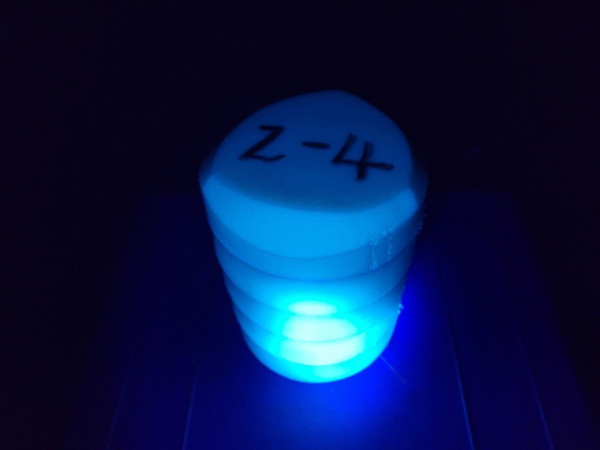

피그볼 UV TEST. 배관 내에 유분이 남아있으면 피그볼 표면에 묻게 되고 이를 UV로 검출할 수 있음.
